變頻低溫沖擊試驗機制冷系統的制冷系統

   變頻低溫沖擊試驗機制冷系統的制冷系統一般由變頻式壓縮機、冷凝器、蒸發器、電子膨脹閥、電子換向閥、除霜電磁閥等部件組成，變頻低溫沖擊試驗機制冷系統制冷系統如圖所示。















變頻低溫沖擊試驗機制冷系統制冷系統

1-壓縮機；2-熱交換器（室外）；3-過濾器；4-電子膨閥；5-電磁閥；6-電子換向閥；

7-消音器；8-儲液器；9-消音器；10-熱交換器（室內）；11-二通截止閥；12-三通截止閥

一、低溫沖擊試驗機制冷系統變頻壓縮機

   在低溫沖擊試驗機制冷系統用的變頻壓縮機中，有裝載AＣ電動機的交流變頻壓縮機，也有裝載DC電動機的直流調速壓縮機。交流變頻壓縮機以感應電動機作為驅動源，從變頻器向電動機的定子側線圈供應交流電流，產生回轉磁場。受該回轉磁場感應，在轉子側產生二次電流，由回轉磁場和二次電流產生的電磁力驅動電動機回轉，交流變頻壓縮機工作原理如圖所示。直流調速壓縮機用DＣ電動機作為驅動源，該電動機在定于側與感應電動機的構造相同，而轉子中使用永久磁鐵，從變頻器向電動機定子側線圈供應直流電流，形成磁場，該磁場和轉子之磁場相互作用，產生回轉力矩。由于轉子不需要二次電流，所以可以減少損耗，效率比AＣ電動機更高，但是，因采用永久磁鐵，加大了成本。

二、低溫沖擊試驗機制冷系統熱交換器（蒸發器和冷凝器）

    低溫沖擊試驗機制冷系統中使用的熱交換器主要采用平面散熱片型的熱交換器。包括散熱片，發卡型長腰管，u型彎管等，這樣不但結構堅固，空氣壓力損失小，同時也構成了制冷劑流動的封閉系統。由于變頻式低溫沖擊試驗機制冷系統的制冷(熱)量變化范圍較大，因此，室內、外熱交換器的發卡型長腰管、u型彎管等管路全部采用內螺紋銅管，不僅可以增大熱交換面積，而且可以使流動的制冷劑產生紊流，從而提高了換熱效率。散熱片多采用翅片式覆膜鋁片，不僅可以防止水滴的形成，而且可以提高熱交換器的換熱效率。

三、低溫沖擊試驗機制冷系統電子膨脹閥

   由微電腦控制，采用步進式電動機驅動，在整個系統中可以非常精確并流暢地控制制冷劑的流動量，適用于制冷劑流量變化快且變化范圍大的制冷系統中。它與原有的熱力式膨脹閥不同，由于采用步進式電動機控制，可以非常精確地控制閥體的開度，并且開關調節快速、省電、體積較小。在系統中不但可以調節制冷劑的流量，而且可以實現多種保護，如防凍結保護、制冷防冷凝器溫度過高保護、防過載保護、防壓縮機排氣溫度過高保護等。

四、低溫沖擊試驗機制冷系統除霜電磁閥

   低溫沖擊試驗機制冷系統在制熱運行時，室外機熱交換器會因著霜而影響換熱效果。普通定速低溫沖擊試驗機制冷系統通過電子換向閥改變制冷劑流向以達到除霜的目的。而在系統中加入除霜電磁閥后，可以在不改變換向閥狀態的情況下，達到除霜的目的。

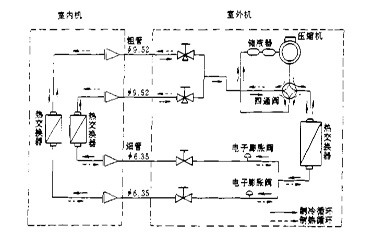

   原理是：當微電腦通過傳感器檢測判定室外熱交換器結霜時，除霜電磁閥打開，從壓縮機中出來的高溫高壓氣態制冷劑一部分不經過室內熱交換器直接回到室外熱交換器，這些制冷劑帶來的熱量會除掉熱交換器上的霜。由于低溫沖擊試驗機制冷系統在化霜時四通閥不動作，所以不會像普通定速低溫沖擊試驗機制冷系統那樣，由于制冷劑的換向流動而造成室內溫度的降低，始終使室內溫度保持在一個舒適的水平。由于變頻式壓縮機可以通過改變壓縮機轉速，在較大范圍內調節低溫沖擊試驗機制冷系統的制冷(熱)量，加之電子膨脹閥對流量的精確控制，目前在低溫沖擊試驗機制冷系統的一拖多技術中廣泛采用變頻系統。圖所示為變頻一拖二低溫沖擊試驗機制冷系統的制冷系統。
